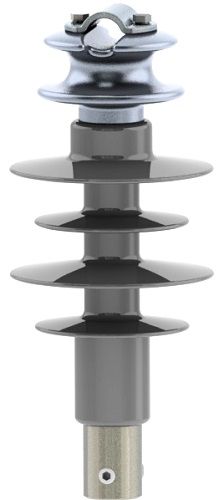

Изолятор ШПУ-10А УХЛ1

Предназначен для установки на цилиндрический штырь при помощи нижнего оконцевателя и фиксируется установочными винтами. Верхний оголовок изолятора выполнен из алюминиевого сплава. Обливка резиной верхнего и нижнего оконцевателя и применение гидроизоляционных замков обеспечивает повышенную влагостойкость. Конструкция изолятора обеспечивает крепление неизолированных проводов по ГОСТ 839 и изолированных проводов СИП по ГОСТ Р 52373 различными способами – провод может быть закреплён в жёлобе или на шейке изолятора при помощи спиральных вязок. Крышка из алюминиевого сплава препятствует соскальзыванию провода при установке в жёлобе, а также может обеспечивать глухое крепление в диапазоне Ø20...24 мм. При повороте ЛЭП провод закрепляется на шейке изолятора.

По требованию заказчика присоединительные размеры и размеры устанавливаемого провода могут быть изменены. При размещении заказа следует указать марку провода и размеры штыря.

Изолятор ШПУ-10А изготавливается из кремнийорганической резины вместо традиционных материалов — стекла и фарфора (ШС, ШФ), что позволяет:

  • Значительно уменьшить вес и сохранить при этом механические и электроизоляционные характеристики.
  • Избежать растрескивания и сколов, что обеспечивает их стойкость к актам вандализма и исключает риск повреждения при монтаже и транспортировке.
  • Упрощает и удешевляет стоимость транспортировки.
  • За счёт гидрофобности поверхности изолятора и высокой трекинг-эрозийной стойкости не требуется их очистки от промышленных загрязнений.
  • Создают меньше радиопомех, чем стеклянные и фарфоровые аналоги.



Тип изолятора

ШПУ-10А УХЛ1

Номинальное напряжение, кВ

10

Испытательное напряжение полного грозового импульса,

не менее, кВ

125

Выдерживаемое напряжение промышленной частоты

- в сухом состоянии:

- под дождём:

кВ, не менее

65

45

Минимальная разрушающая сила

на изгиб, кН, не менее

12,5

Длина пути утечки,

не менее, см

42

Масса, не более, кг

1,6



Характеристики каждой модели зашифрованы в маркировке:

  • первые буквы - тип и материал изготовления, например ШП - изолятор штыревой полимерный;
  • третья буква – дополнительная характеристика, например, У – усиленный;
  • число - номинальное напряжение, у модели ШПУ-10 этот показатель составляет 10 В;
  • буква А – алюминиевый;
  • следующая комбинация букв - климатическое исполнение, УХЛ - умеренный и холодный климат;
  • цифра - место установки изолятора, 1 - под открытым небом, 2 - под навесом, и т.д.



Изолятор ШПУ-10А УХЛ1 от Тульского Арматурно-Изоляторного Завода
