Зажимы соединительные плашечные типа ПА

Для соединения алюминиевых и сталеалюминиевых проводов в шлейфах анкерных опор ВЛ и осуществления отпаек.
Зажим марки ПА-1-1 применяется так же для крепления петли проводов при анкерном креплении на штыревых изоляторах.
Зажимы должны соответствовать требованиям ТУ 3449-059-98742070-2009

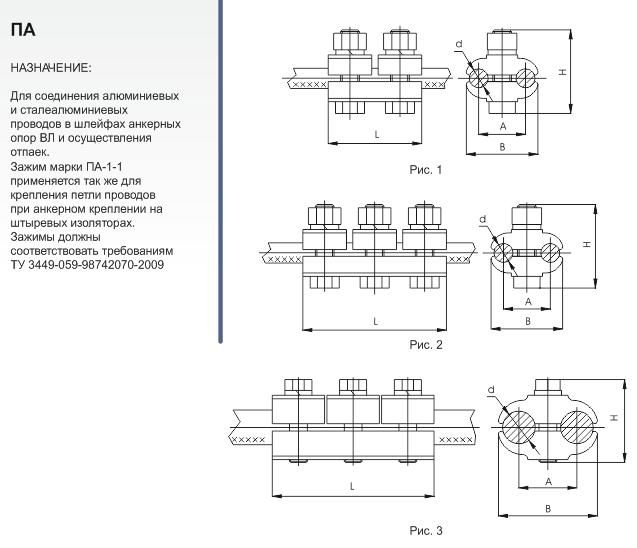

Обозначение Рис. Номинальное сечение, Диаметр проводов, мм Размеры, мм Масса,
мм2, проводов кг
по ГОСТ 839-80, марок А, АКП;
АН, АНКП, АЖ, АЖКП;
АС, АСКП, АСКС, АСК A B d L H
ПА-1-1 1 16; 25; 35; 50; 16/2,7; 25/4,2; 35/6,2 5,1 - 9,0 18 28 8 45 35 0,08
ПА-2-2 2 70; 50/8,0; 70/11 9,6 - 11,4 25 38 12 68 46 0,2
ПА-3-2 2 95; 120; 95/16 12,3 - 14,0 30 47 15 90 52 0,3
ПА-2-2А 1 70; 50/8; 70/11 9,6 - 11,4 25 38 12 45 46 0,14
ПА-3-2А 1 95; 120; 95/16 12,3 - 14,0 30 47 15 58 52 0,2
ПА-4-1 2 150; 185; 240; 70/72; 95/141; 15,4 -20,0 36 57 20 88 62 0,39
120/27; 150/19; 150/24; 150/34; 185/24; 185/29; 185/43; 205/27
ПА-5-1 240; 300; 350; 185/128; 240/32; 240/39; 240/56; 300/39; 300/48; 300/66; 300/67; 330/30 20,0 - 24,8 41 68 24 110 67,5 1,07
ПА-6-1 3 400; 450; 500; 550; 330/30; 330/43; 300/204; 400/18; 400/22; 400/51; 400/64; 400/93; 450/56; 500/26; 500/27; 500/64 24,8 - 30,6 52 83 29 154 80 1,22

Зажимы соединительные плашечные типа ПА от Тульского Арматурно-Изоляторного Завода
