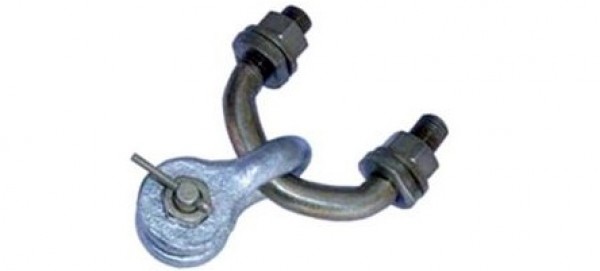

Узлы крепления КГП

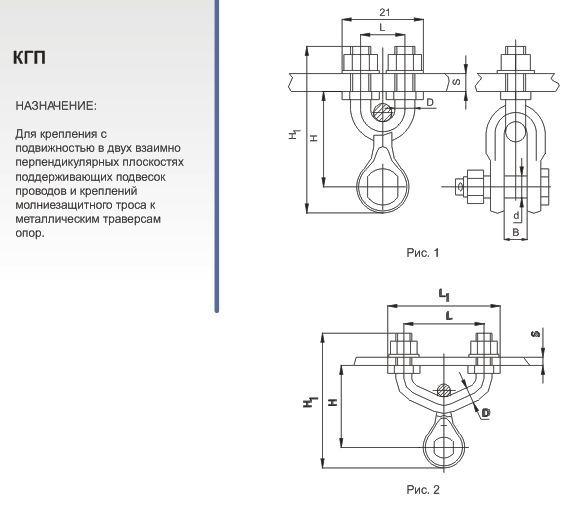

Узлы крепления КГП предназначенны для крепления с подвижностью в двух взаимно перпендикулярных плоскостях поддерживающих подвесок проводов и креплений молниезащитного троса к металлическим траверсам опор.

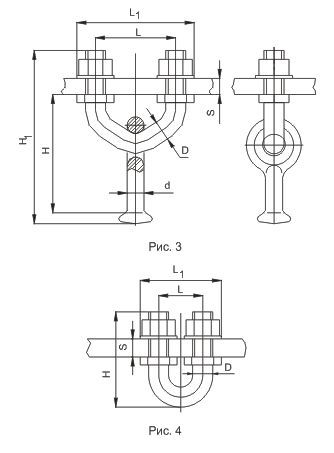

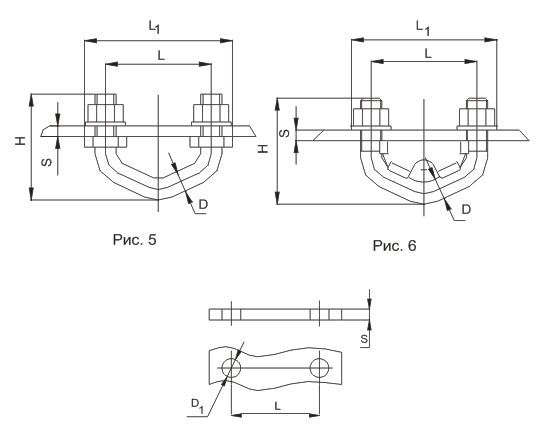

обозначение	рис.	размеры, мм							s		масса, кг	разрушающая нагрузка, кн (тс), не менее
		d	d₁	d	h	h₁	l	l₁	min	max
кгп-4-1	2	16	17,0	14	77	126	80	112	6	8	0,64	40 (4)
кгп-4-2	3	16		11,9	87	128	80	112	6	8	0,56	40 (4)
кгп-7-1	2	16		16	82	135	80	112	6	8	0,8	70 (7)
кгп-7-2б	3	20		17	115,5	173	80	117	12	16	1,12	70 (7)
кгп-7-2в	3	16		17	96	141,4	80	112	6	8	0,7	70 (7)
кгп-7-3	5	16		-	80	-	80	112	6	8	0,44	70 (7)
кгп-7-3а²	6	16		-	80	-	80	112	6	8	0,46	70 (7)
кгп-12-1	2	20	21,5	22	104	174	80	117	12	16	1,72	120 (12)
кгп-16-1	2	24	25,0	25	108	183	100	144	12	16	2,43	160 (16)
кгп-16-2	2	20	21,5	25	109	179	80	117	12	16	2,03	160 (16)
кгп-16-3	5	20		-	80	-	80	117	12	16	0,81	160 (16)
кгп-16-3а²		20		-	103	-	80	117	-12	16	0,83	160 (16)
кгп-21-1	2	27	28,0	28	113	194	100	150	12	16	3,56	210 (21)
кгп-21-2	2	24	25,0	28	113	193	100	144	12	16	3,0	210 (21)
кгп-21-3	5	24		-	100	-	100	144	12	16	1,22	210 (21)
кгп-21-3а²	6	24	25,0	-	11	-	100	144	12	16	1,42	210 (21)
кгп-30-1	2	27	28,0	36	138	224,5	100	150	12	16	4,7	300 (30)
кгп-9/12-2с	1	20	21,0	22	95	166	44	81	12	18	1,65	90 (9)
кгп-9/12-3	4	20		-	95	-	44	81	12	18	0-70	120 (12)



Узлы крепления КГП от Тульского Арматурно-Изоляторного Завода
