Ушки однолапчатые У1 и У1К

Ушко однолапчатое У1 и У1К предназначенно для соединения стержня подвесного изолятора или серьги с другой линейной арматурой.

Гнездо сферического шарнирного соединения ушек выполняется по ГОСТ 27396-93. Соединительные размеры проушины должны соответствовать требованиям ГОСТ 11359-75. Для запирания стержня изолятора или пестика серьги в гнезде ушки комплектуются W-образнымии замками.

Ушки для воздушных линий электропередачи выпускаются следующих типов:

• У1 — ушки однолапчатые;
• У1К — ушки однолапчатые укороченные;
• У2 — ушки двухлапчатые;
• У2К — ушки двухлапчатые укороченные;
• УС — ушки специальные с гнутым пальцем;
• УСК — ушки специальные укороченные с гнутым.

Обозначение	Рис.	Размеры, мм							Масса, кг	Разрушающая нагрузка, кН (тс), не менее
		B1	B2	b	D	D1	H	H1

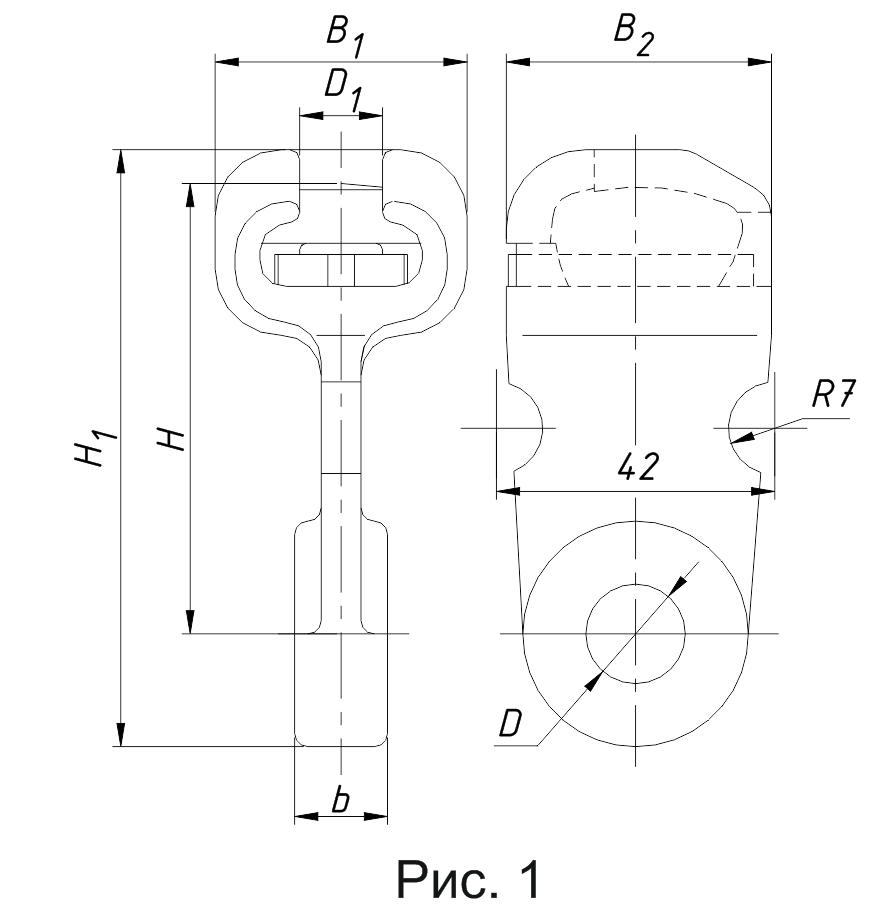

У1-4-11А	1	38	40	14	15	12,5	68	90	0,50	40 (4)

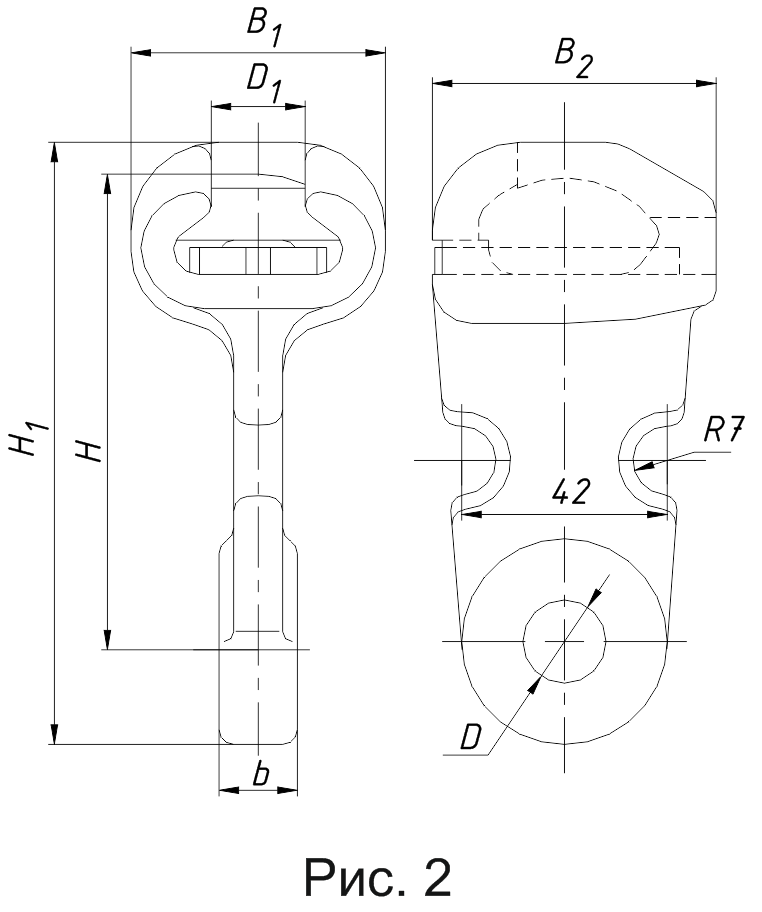

У1-4/7-11/16	2	38	40	14	17	12,5	50	88	0,29	40 (4)
У1-7-16	2	52	58	16	17	19,2	96,5	123	0,67	70 (7)
У1-12-16	2	56	62	22	23	19,2	102,5	140	1,05	120 (12)
У1-16-20	3	66	75	25	26	23,0	113,5	152	1,60	160 (16)
У1-21-20	3	72	78	28	29	23,0	130,5	173	2,24	210 (21)

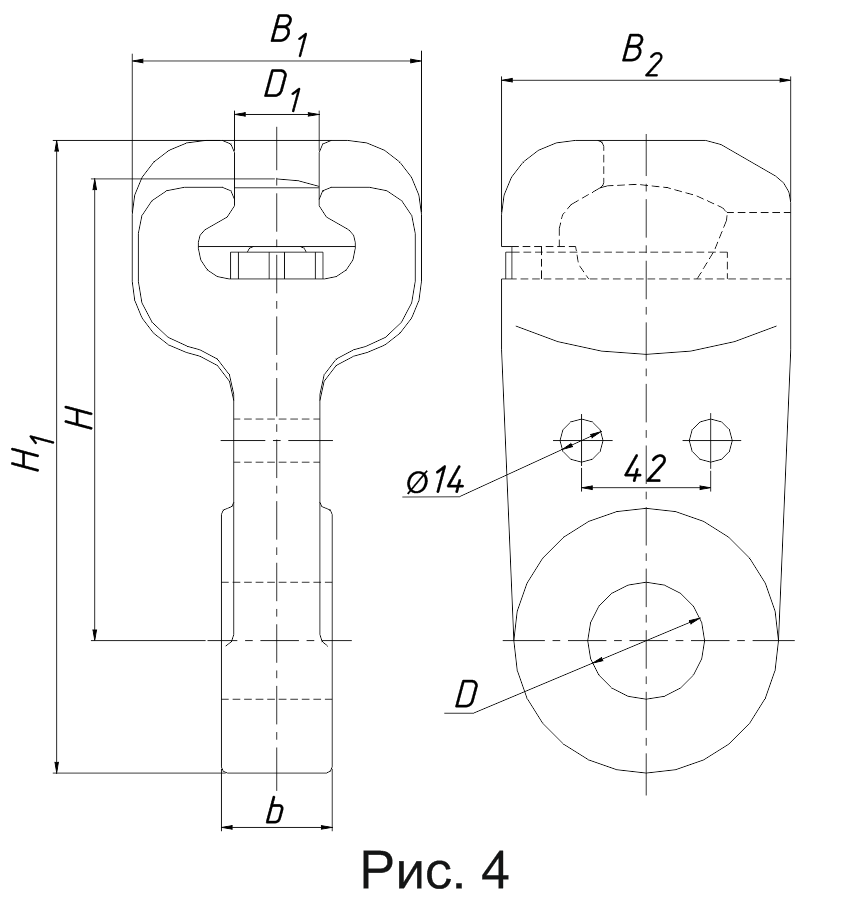

У1-30-24	4	94	94	36	38	27,5	150,0	205,5	5,04	300 (30)
У1-40-28	4	112	112	40	42	32,0	190,0	225	8,13	400 (40)
У1К-7-16	5	56	58	16	17	19,2	77,0	116	0,62	70 (7)
