Ушки двухлапчатые У2 и У2К
Ушки двухлапчатые У2 и У2К служат для комплектованя изолирующих подвесок и тросовых крепленийбез защитной арматуры (разрядных рогов и защитных экранов).
Применение укороченных ушек типов У1К и У2К сокращает длину подвески и уменьшает ее массу.
Ушки типов Ус и УСК имеют гнутый палец, благодаря чему обеспечивается шарнирное соединение цепного типа со скобами типа СК, арочной подвеской поддерживающего зажима и коромысел типа 2ку.
Ушки типа УСК короче ушек типа УС и не рассчитаны на крепление к ним защитных экранов и разрядочных рогов.
Ушки всех типов должны соответствовать требованиям ТУ 3449-003-98742070-2009

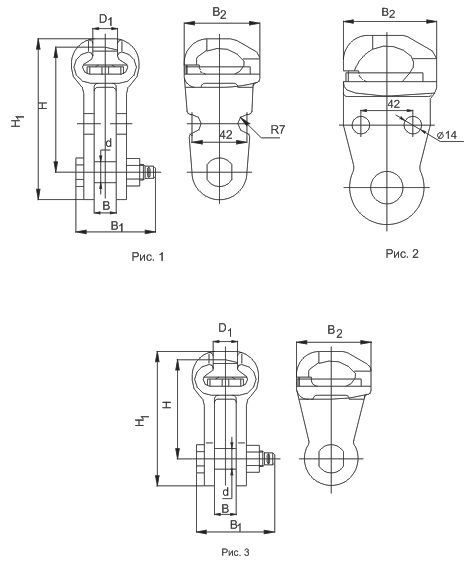

Обозначение | Рис. | Размеры, мм | Масса, кг | Разрушающая нагрузка, кН (тс), не менее | ||||||
B1 | B2 | b | D | D1 | H | H1 | ||||
У2-7-16 | 1 | 17 | 61 | 58 | 19,2 | 16 | 95,5 | 123 | 0,98 | 70 (7) |
У2-12-16 | 1 | 23 | 83 | 62 | 19,2 | 22 | 102,5 | 140 | 1,54 | 120 (12) |
У2-16-20 | 2 | 26 | 88 | 75 | 23,0 | 25 | 113,5 | 152 | 2,17 | 160 (16) |
У2-21-20 | 2 | 29 | 98 | 78 | 23,0 | 28 | 130,5 | 174 | 3,58 | 210 (21) |
У2-30-24 | 2 | 38 | 125 | 94 | 27,5 | 36 | 150,0 | 205,5 | 6,45 | 300 (30) |
У2К-7-16 | 3 | 17 | 61 | 58 | 19,2 | 16 | 77,0 | 104,5 | 0,75 | 70 (7) |
Ушки двухлапчатые У2 и У2К от Тульского Арматурно-Изоляторного Завода
В наличии
B1-17B2-61b-58D-19,2D1-16H-77,0H1-104,5
Масса
0,75
Разрушающая нагрузка, кН (тс)
70 (7)
187.5 ₽
Купить в 1 клик
В наличии
B1-38B2-125b-94D-27,5D1-36H-150,0H1-205,5
Масса
6,45
Разрушающая нагрузка, кН (тс)
300 (30)
1612.5 ₽
Купить в 1 клик
В наличии
B1-29B2-98b-78D-23,0D1-28H-130,5H1-174
Масса
3,58
Разрушающая нагрузка, кН (тс)
210 (21)
895 ₽
Купить в 1 клик
В наличии
B1-26B2-88b-75D-23,0D1-25H-113,5H1-152
Масса
2,17
Разрушающая нагрузка, кН (тс)
160 (16)
542.5 ₽
Купить в 1 клик
В наличии
B1-23B2-83b-62D-19,2D1-22H-102,5H1-140
Масса
1,54
Разрушающая нагрузка, кН (тс)
120 (12)
385 ₽
Купить в 1 клик
