Коромысла трехцепные балансирные 3КБ с одной точкой крепления

КОРОМЫСЛА ТРЕХЦЕПНЫЕ БАЛАНСИРОВОЧНЫЕ ТИПА 3КБ
Назначение:
Для перераспределения нагрузок при обрыве одной цепи в трехцепных и многоцепных изолирующих прдвесках.
Коромысла должны соответствовать требованиям ТУ 3449-003-98742070-2009

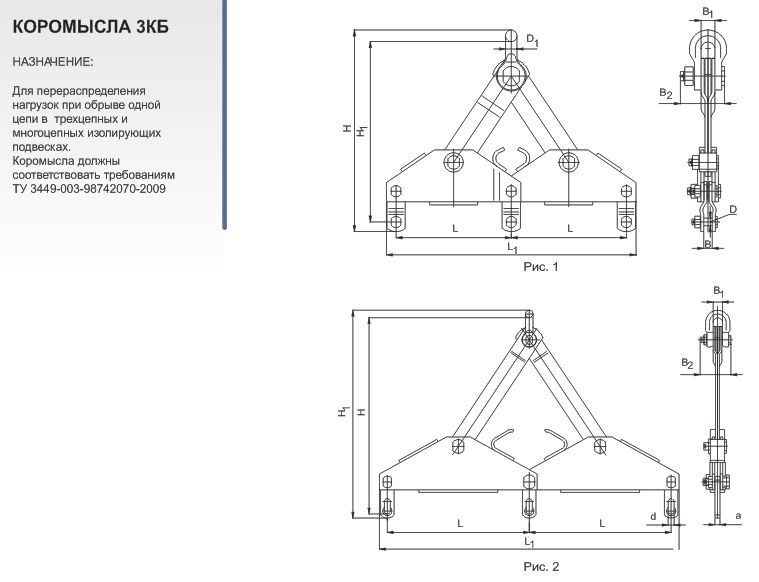

обозначение	размер, мм											масса, кг	разрушающая нагрузка, кн (тс), не мене
	b	b	b1	d	d1	h	h1	l	l1	i	i1
зкд2-40-1	98	29	23	28	22	120	209	960	450	600	-	38,0	400(40)
зкд2-60-1	115	38	29	36	28	160	284	980	450	600	-	56,6	600(60)
зкд2-90-3	141	42	38	40	36	120	252	1020	450	-	-	83,7	900(90)
зкд2-120-1	150	47	42	45	40	250	387	1900	900	1500	1350	213,0	1200(120)
зкд2-180-2	175	58	47	56	45	350	512	1910	900	1200	-	252,0	1800(180)

Коромысла трехцепные балансирные 3КБ с одной точкой крепления от Тульского Арматурно-Изоляторного Завода
