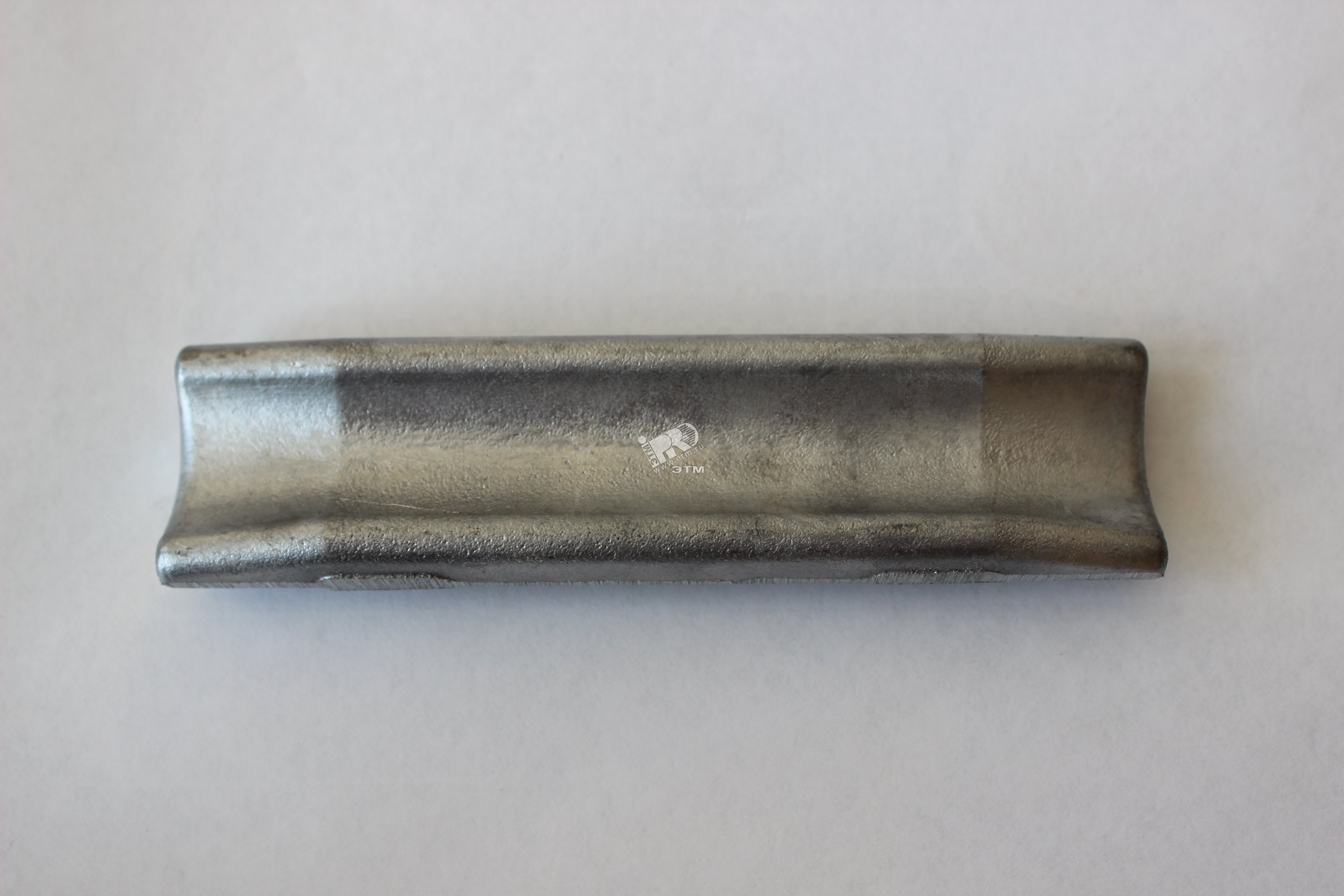

ПРОКЛАДКИ ДЛЯ ПРОВОДОВ К ЗАЖИМАМ ТИПА ПГН
Назначение
В зависимости от марки проводов, монтируемых в зажимах типа пгн(пгн-5-3,пгн-5-3В,пгн-5-4,пгн5-6,пгн-5-6В,пгн-5-7), на провод накладывается соответствующая прокладка.
Обозначение прокладок для проводов приводится в таблице.

Наименование прокладки	Номинальное сечение проводов по ГОСТ 839-80, мм2		Диаметр проводов, мм
	А, АКП	АС, АСКС, АСКП, АСК
А	650	550/71, 600/72	32,4 – 33,2
Б	600	–	31,5
В	550	500/64	30,3 – 30,6
Г	500	450/56, 500/27, 400/93, 300/204	28,8 – 29,4
Д	450	400/22,400/51, 400/64	26,6 – 27,7
Е	400	330/43	25,2 – 25,6
Ж	350	300/39, 330/30, 300/48,300/66, 185/128	23,1 – 24,8
К	300	240/32, 240/39, 240/56	21,6 – 22,4

Прокладки для проводов к зажимам типа ПГН от Тульского Арматурно-Изоляторного Завода
