Зажимы натяжные болтовые типа НБ

Эффективная и бесперебойная работа линий электропередач во многом зависит от используемой натяжной арматуры, в комплектацию которой входят болтовые зажимы различного типа.
Зажим натяжной НБ используется для фиксации и удержания в натянутом состоянии медных, алюминиевых, сталеалюминиевых и защищенных проводов.
В зависимости от способа монтажа, требуется использование зажимов НБ различного типа. Для крепления проводов АС70/11, АС95/16 сечением от 70 до 120 кв. мм к натяжным подвескам анкерно - угловых опор применяют зажим НБ-2. Он берет на себя нагрузку натяжения как
при нормальном режиме, так и при воздействии ветра и обледенения. При любых условиях эксплуатации, обеспечивается надежный электрический контакт и прочность заделки проводов на уровне не менее 90% от расчетных показателей. В качестве базовой натяжной арматуры для оконцевания и закрепления сталеалюминевого провода на натяжных подвесках изоляторов, которые расположены на анкерно - угловых опорах открытых распределительных устройств и линий электропередач, применяется зажим НБ-2-6. Его используют при монтаже линий от 6 до 110 кВт. В зависимости от модификации, корпус зажима НБ-2-6 может быть изготовлен из чугуна, стали или алюминиевого сплава. Данный вид арматуры полностью соответствует стандартам, выдерживая заявленную в требованиях разрушающую нагрузку 57 кН.
Основным преимуществом болтовых зажимов является высокая степень надежности, которую они обеспечивают при электромонтажных работах. Стоит также отметить безопасность, простоту в использовании и скорость установки. Особенно востребованы алюминиевые изделия, в которых корпус сочетается с плашками из аналогичного материала, что существенно снижает потери от перемагничивания. Кроме того, данная конструкция не повреждает провода и не требует применения дополнительных пластин.

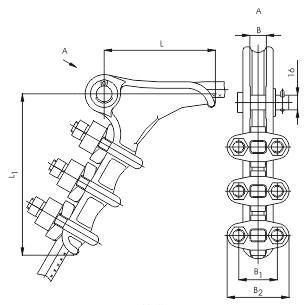

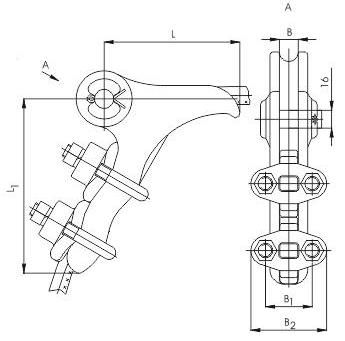

Зажим натяжной болтовой НБ-2-6
Марка зажима Марка производителя по ГОСТ 839-80 Прочность заделки проводов, кН Растущая нагрузка, кН, не менее Масса, кг
НБ-2-6 А95 11,7




57









1,85




А120 11,7
А150 20,5
М85 31,5
М120 39,2
АС70/11 21,2
АС95/16 29,2
АС120/19 37,4
АС120/27 44,5
АС150/19 41,7
АС150/24 47,0
НБ-2-6А А95 13,2 57 1,1
А120 17,7
А150 21,7
М95 33,9
М120 38,7
АС70/11 21,7
АС95/16 30,0
АС120/19 37,4
НБ-3-6Б А150 20,5 88,2 4,7
А185 25,3
А240 33,0
А300 39,8
М150 47,1
М185 61,4
М240 78,6
АС150/19 41,7
АС150/24 47,0
АС150/34 56,4
АС85/24 50,4
АС185/29 53,7
АС185/43 70,0
АС205/27 55,5
АС240/32 65,4
АС240/39 70,7

Зажимы натяжные болтовые типа НБ от Тульского Арматурно-Изоляторного Завода
